ID-S25　オイルシールの漏れについて
　
　オイルシールの漏れについて
　オイルシールからの漏れが発見された場合には、まず漏れの発生箇所を十分確認する必要があります。漏れがオイルシールからではなかったり、漏れ以外の付着油脂などを、オイルシールからの漏れと誤認してしまうことが散見されます。
　オイルシールからの漏れは、図１に示すようにシールリップ部からの漏れ、はめあい部からの漏れに分けられます。それぞれの漏れ原因の代表的なものを、要因図（図２、図３）に示します。

　
図１　オイルシールからの漏れ発生箇所
　
　

　

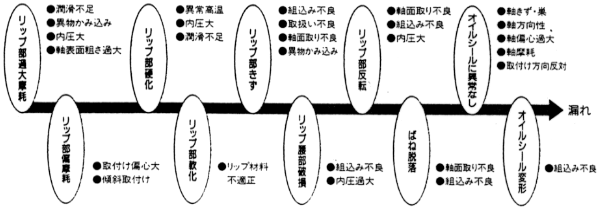

図２　リップ部からの漏れ要因図
　
　

　
図３　はめあい部からの漏れ要因図
　
　なお、オイルシールからの漏れと誤認される例は次のようなものがあります。

　@機器の合せ面からの漏れ
　　●ガスケットの永久変形
　　●締め付けボルトのゆるみ
　　●組立部品の“キズ”
　A機器本体、カバー部品の亀裂、巣（鋳物）からの漏れ
　B組立時のオイルシールや、ハウジング大気面の油脂付着
　Cオイルシールの初期潤滑剤のはみ出し

　漏れの要因は図２、３に示すように多いので、紙面の関係上、リップ部過大摩耗について故障モード、原因と対策を表１に示します。その他についてはシールメーカーのカタログや技術資料を参考にして下さい。

　
表１　リップ過大摩耗の原因と対策
　
  故障モード 原因 対策
潤滑不足 リップ先端部の摩耗が大きく、摩耗面は光沢がなくあれている。
 ●潤滑油が指定量以下で使用されリップ部まで油が回らず、乾燥状態で摺動したため、異常摩耗した。
●オイルシール近傍の構造が悪く、リップ部まで油が回らなかった。
●飛沫潤滑のため、始動時から数分間油が全く回らなかった		 ●潤滑油を指定量まで補給し、運転する。
●応急処置としては、ダブルリップタイプに変更し、リップ間にグリースを塗布する。
●恒久対策としては、オイルシール近傍の構造を変更し、油がリップ部に回るようにする。
異物かみ込み リップ先端部の摩耗が大きく、”すじ”や”へこみ”がある。
 ●切削くずの付着した軸やオイルシールを使用したため、切削がリップにかみ込んだ。
●ちりやほこりの付着した軸に、オイルシールをそのまま使用したため、リップにかみ込んだ。		 ●オイルシールや軸に異物がある場合は、使用する潤滑油で洗浄を行う。
●オイルシールや軸にちりや砂塵などがつかないように組立を行う。
内圧大 リップ先端部の摩耗が大きく、”へこみ”がある。
 ●オイルシール部の圧力が設計値以上であった。 ●耐圧オイルシールに変更する。
●ブリーザを設け、圧力がかからない構造にする。
軸表面粗さ過大 リップ先端部の摩耗が大きく、摩耗面に円周方向の”すじ”が付いている。 ●指定の表面粗さ（２．５〜０．８）μｍＲｙより粗い軸を使用したため、異常摩耗した。 ●指定粗さの軸と交換する。
「出典」
　　オイルシールＱ＆Ａ　月刊トライボロジ１９９５．１１　ｐ４８
　
　
　
